Как правильно проверить качество заземления: мифы и реальность

Почему важно проверять заземление

Заземление – это одна из важнейших систем безопасности в электрике, обеспечивающая защиту человека от поражения электрическим током. Однако не все понимают, как правильно проверить его качество после монтажа и в процессе эксплуатации, что может привести к опасным последствиям.

Распространенное заблуждение

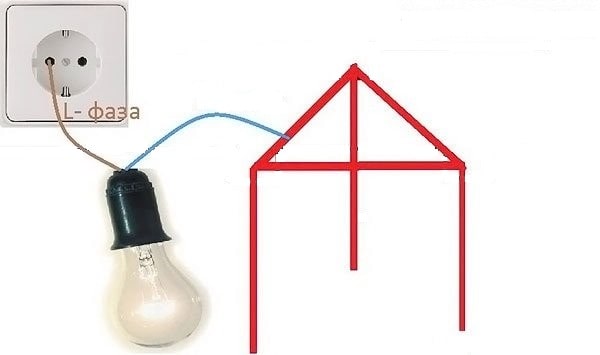

Существует популярный, но ошибочный способ проверки заземления с помощью лампы накаливания. Суть метода заключается в подключении лампы между фазным и заземляющим проводом и последующей оценкой яркости её свечения, более продвинутый диагност так же произведет замер вольтметром величину падения напряжение на лампе. Однако этот способ не дает достоверной информации о качестве конкретно вашего заземления тем не менее данный кустарный метод может дополнить полноту картины.

Дело в том, что для того чтобы при подключении между фазой и заземлением лампа накаливание светилась в полный накал, а напряжение на ней падало минимально мало иметь отличное заземление возле своего дома, оно должно быть таким же отличным на воздушной линии электропередач, питающей дом и главное на трансформаторной подстанции от которой отходит линия. Усугубляет эту ситуацию - неоднородность грунта: в песчаных почвах сопротивление может быть высоким.

Реальные проблемы в практике

Особенно часто подобные проблемы встречаются в дачных поселках. Примером может служить ситуация, когда старые воздушные линии заменяются на СИП (самонесущие изолированные провода), но повторное заземление на опорах не выполняется. В таких случаях заземление может быть организовано только на трансформаторной подстанции, расположенной за три девять земель от вашего дома имеющего идеальное заземление, что создает потенциальную опасность.

Опасность в доме заключается в том, что при замыкание фазного проводника на заземляющий ток короткого замыкания может быть не достаточным для срабатывания автоматического выключателя, в свою очередь на металлических токопроводящих частях, корпусах всей подключенной к сети техники, появится опасный для жизни потенциал.

Правильные методы проверки

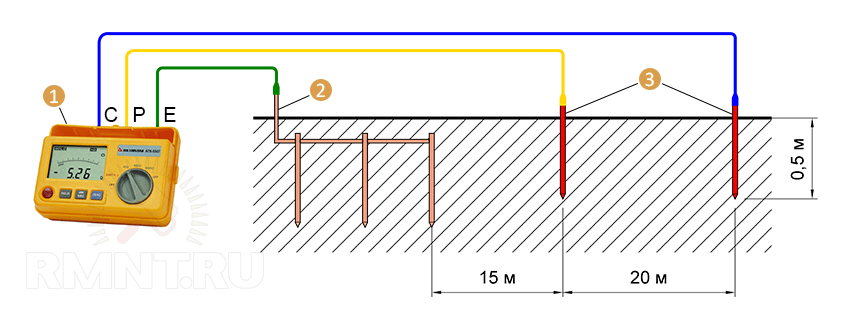

Для достоверной оценки качества заземления необходимо использовать специализированное оборудование – измеритель сопротивления заземления (тестер). Только такой прибор способен дать точные данные о состоянии заземляющего контура.

Нормативы и требования

Согласно Правилам устройства электроустановок ПУЭ п.1.7.103, установлены следующие нормативы при напряжении сети 380 В.:

-Сопротивление индивидуального контура заземления не должно превышать 30 Ом

-Сопротивление всей системы заземления на линии должно быть не более 10 Ом

Заключение

Проверка качества заземления – это не просто формальность, а важнейший элемент электробезопасности. Использование правильных методов контроля и специализированного оборудования поможет избежать опасных ситуаций и обеспечить надежную защиту от поражения электрическим током. Не стоит полагаться на сомнительные методы проверки, которые могут создать ложное чувство безопасности.

Важным посылом статьи является то что одного измерения сопротивление заземления мало, обязательно нужно так же измерять ток короткого замыкания между фазным и заземляющим проводником при помощи измерителя сопротивления петли фаза-ноль.
